    • 常见问题

    通用问题

    任务创建或提交后返回HB_UCP_INVALID_ARGUMENT错误码是什么原因？

    可根据UCP的错误日志来判断可能的问题，可能存在如下情况：

    • 算子约束问题：大部分加速算子在创建时应满足使用约束，否则会返回错误码。
    • 如果遇到日志打印 op $1 of task has no proper backend, user expect $2，表示没有合适的后端可执行；其中$1表示任务的类型，$2是任务提交时的backend参数，以二进制形式打印，需要按照J6系列每种backend可支持的core数量进行配置。

    如何理解hbUCPSysMem的物理地址和虚拟地址？

    在J6计算平台架构中，所有硬件的DDR内存共享，通过 hbUCPMallocCached 和 hbUCPMalloc 接口可以申请到一段物理空间连续的内存，其函数返回值被包装在 hbUCPSysMem 数据结构体中，phyAddr 和 virAddr 两个字段分别对应其内存空间的物理地址和虚拟地址，虚拟地址可直接被CPU访问，物理地址不可访问。

    如何理解cacheable和非cacheable的hbmem？

    ucp的内存管理接口提供了hbUCPMallocCached 和 hbUCPMalloc 来分配DDR读写内存，这种内存都是物理地址连续，可被bpu/dsp等ip访问使用的，其中 hbUCPMallocCached表示分配cacheable属性的内存，并配套了 hbUCPMemFlush 函数来对Cache进行刷新。 Cache机制是由计算平台的内存架构来决定的，可参考如下图所示。CPU与主存之间存在的Cache会缓存数据，而BPU/DSP/JPU/VPU(Video Processing Unit)/PYRAMID/STITCH/GDC等其他后端硬件与主存之间则没有cache。此时若错误使用Cache将会直接影响最终数据读写的准确性和效率。

    runtime_dev_faq
    • 当CPU写完数据后，需要主动将Cache中的数据flush到memory中，否则其他硬件访问同一块内存空间时可能会读取到之前的旧数据。
    • 而当其他后端硬件写完数据后，CPU在访问之前也需要主动将Cache中的数据invalidate掉，否则CPU可能会优先读取到之前缓存在cache中的旧数据。
    • 在模型连续推理过程中，需要cpu读的，比如模型输出，建议申请带cacheable的内存，以加速CPU反复读写的效率，而不需要读的，只写的，比如模型输入，可以申请非cacheable的内存。

    应用侧在异常处理中是否可以使用 exit 退出？

    由于UCP内部存在资源管理单例，应用侧（包括重写的信号处理函数）调用exit/std::exit退出时会引发单例析构，若此时仍有线程访问单例资源，容易引发异常。因此，UCP更推荐使用_exit/std::quick_exit，若您必须使用exit/std::exit，请保证退出时没有线程访问UCP的任何资源。

    应用异常退出时如何保证日志完整性？

    为了确保关键的日志信息不会因进程异常退出而丢失，建议应用在异常退出前调用 hbUCPFlushLog 接口刷新缓冲的日志，确保所有日志消息都被写入磁盘。这在调试异常问题和追踪系统故障时尤为重要。

    模型推理

    导致模型推理hbUCPWaitTaskDone接口timeout超时的原因可能有哪些？

    • 模型本身执行的时间较长，而异步等待接口设置的超时时间不足，或者当前计算资源负载较高导致任务排队时间较长，可能引发接口超时。

    • 存在内存泄露情况。在系统内存不足的情况下，分配内存慢，可能会导致推理超时。

    • CPU负载过高。调度线程获取不到CPU，此时即使任务完成也无法及时同步到用户接口，导致推理超时情况。

    模型推理卡住的原因

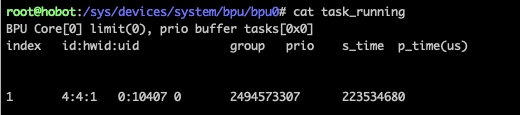

    模型问题：模型指令原因导致的底层运行错误，错误没有上报，导致hang住。此时，可通过cat /sys/devices/system/bpu/bpu0/task_running对bpu任务情况进行查看，如下图所示：

    task_running

    s_time不为空表示任务已经正常开始，而p_time如果为空则表示没有正常返回，即可认为BPU任务hang住了，可联系sr或者编译器团队解决。

    ROI输入模型约束有哪些？

    您可参考 ROI简介及约束 中对ROI限制的介绍。

    模型推理结果一致性问题排查

    1. 请确保用于比对一致性的输出已经去除 padding。
    2. 若模型存在动态形状输出，请确保调用了 hbDNNGetTaskOutputTensorProperties 接口获取真正输出形状。
    3. 请确保对输入输出内存正确执行了 Flush 操作。
    4. 关闭 UCP ARM 优化算子后若一致性问题解决则为优化算子问题。关闭方法：
    export _HB_NN_DISABLE_UDE_EXTENSION_=true

    模型推理性能优化建议

    1. 尽量优化掉模型中的 CPU 算子。
    2. 推荐推理内存统一申请，分散使用，内存复用。
    3. 在实现模型输入输出内存复用前提下，开启 Map LRU Cache 策略缓解 BPU Map 耗时。开启方式：
    export HB_NN_ENABLE_MEM_LRU_CACHE=true
    1. 调整线程优先级。建议调高调度线程优先级，若仅使用模型推理功能，建议禁用 DSP、ISP 等未使用的后端以减少线程数量。参考示例：
    # 设置 UCP 调度线程优先级至最高
export HB_UCP_SCHEDULE_PRIORITY=99
# 禁用未使用后端
export HB_UCP_ENABLE_DSP_BACKEND_CORE_NUM=0
export HB_UCP_ENABLE_ISP_BACKEND_CORE_NUM=0
    1. 推理时指定 BPU 核心，用以在多核硬件上减少 Memory Map 的次数。

    自定义算子开发

    DSP 相关

    J6选用的DSP型号？

    J6 选用了 Cadence 公司的 Tensilica Vision Q8 DSP IP（以下简称 Q8）， 是专用于视觉/图像处理的数字信号处理器，DSP IP数量根据开发板型号略有不同。更多信息可见：DSP开发文档 或 Cadence 官方文档。

    如何获取 Cadence 官方文档？

    安装步骤可参考：DSP开发文档 章节；安装完成Cadence开发套件后，可以在开发包内查看部分文档，获取完整文档包请联系地平线技术支持人员。

    DSP 支持哪些计算精度？

    支持 int8/int16/int32 的整型计算，以及 float32、double 的浮点计算。

    如何查看 DSP 侧的日志输出？

    在X86 仿真环境中，可以通过在执行示例脚本时修改日志打印等级环境变量 HB_DSP_VDSP_LOG_LEVEL 来查看日志输出，日志等级设置方法与UCP一致，修改方式请参考脚本内容；

    在开发板中，可以通过监听日志文件的方式查看DSP侧的日志。具体方法如下：

    1. 增加环境变量 export HB_DSP_WRITE_VDSP_LOG_TO_ARM=true，使能DSP日志输出。
    export HB_DSP_VDSP_LOG_LEVEL=3
export HB_DSP_WRITE_DSP_LOG_TO_ARM=true
export HB_DSP_ENABLE_CONFIG_VDSP=true

    1. 修改DSP日志打印等级环境变量 HB_DSP_VDSP_LOG_LEVEL。

    2. 使用如下命令启用文件监听。

    hrut_remoteproc_log -b /sys/class/remoteproc/remoteproc1/log

    DSP 自定义算子示例是否可以直接运行？

    不可以。自定义算子需要重新编译 DSP 镜像，才可以将算子实现注册到 DSP 的调用框架中。因此需要先编译 DSP 镜像，然后将镜像拷贝到开发板上，再运行示例。 编译及运行步骤请参考： 自定义算子示例 章节。

    但若您想进行相关代码开发，或者编译新的镜像，则需要 DSP 开发软件 Xplorer 和对应的 License 授权文件，获取方式请联系地平线技术支持人员。

    DSP 调试常用命令有哪些？

    1. 获取vdsp对应core的状态，分为offline 和 online两种状态。
    # get vdsp core0 state
root@hobot:~# cat /sys/class/remoteproc/remoteproc1/state
offline
# get vdsp core1 state in J6P
root@hobot:~# cat /sys/class/remoteproc/remoteproc2/state
offline
    1. 获取vdsp镜像名字及版本，version中包含了编译版本、编译日期、hash_id等信息，可用于版本追溯。
    # get vdsp core0 name
root@hobot:~# cat /sys/class/remoteproc/remoteproc1/name
soc:remoteproc_vdsp0
# get vdsp core0 version
root@hobot:~# cat /sys/class/remoteproc/remoteproc1/version
version = VDSP0_V1.4.17_20251210144524_debug
compile_time = 20251210144524
git_hash_id = eccb27563e71f9f43585cadf7ddc0e9da0d1af1
# get vdsp core1 name in J6P
root@hobot:~# cat /sys/class/remoteproc/remoteproc2/name
soc:remoteproc_vdsp1
# get vdsp core1 version in J6P
root@hobot:~# cat /sys/class/remoteproc/remoteproc2/version
version = VDSP0_V1.4.17_20251210144524_debug
compile_time = 20251210144524
git_hash_id = eccb27563e71f9f43585cadf7ddc0e9da0d1af1
    注解

    J6E/M的QNX操作系统中不包含name信息，请根据具体环境进行查看。

    1. dmesg 命令查看底软log信息。
    2. 查看最新落盘的vdsp日志。
    # get dsp core0 log
root@hobot:~# cat /log/dsp0/message
# get dsp core1 log in J6P
root@hobot:~# cat /log/dsp1/message
    1. dsp 启停命令。
    # echo dsp image path to firmware path
echo -n $image_path > /sys/module/firmware_class/parameters/path
# set firmware name of dsp core0
echo vdsp0 > /sys/class/remoteproc/remoteproc1/firmware
# start dsp core0
echo start > /sys/class/remoteproc/remoteproc1/state
# stop dsp core0
echo stop > /sys/class/remoteproc/remoteproc1/state
# set firmware name of dsp core1 in J6P
echo vdsp1 > /sys/class/remoteproc/remoteproc2/firmware
# start dsp core1 in J6P
echo start > /sys/class/remoteproc/remoteproc2/state
# stop dsp core1 in J6P
echo stop > /sys/class/remoteproc/remoteproc2/state

    DSP 自定义算子卡死应该怎么排查？

    1. 通过打印的日志信息，查看 DSP 侧是否有报错信息。
    2. 判断 DSP 是卡死还是coredump，可以通过 dmesg 命令查看内核日志，查看是否有具体打印信息。
    3. 排查 ARM 侧代码，是否存在内存 Map/Unmap 和 cache 刷新问题。
    4. 排查 DSP 侧代码，是否存在 cache 刷新问题，可以通过全局刷新、逻辑二分退出等方法判断错误位置。
    5. 排查 DSP 侧代码，是否存在逻辑或者内存访问错误。可以使用 dmesg 命令查看内核日志，查看是否有打印信息。

    DSP 自定义算子ddr cache未同步可能导致的问题有什么？

    1. ARM 和 DSP 侧双方写入和读取到的数据不一致。
    2. DSP 异常卡死或者无响应，可能是 DSP 侧使用了未刷新的内存。
    3. DSP coredump，此时会有错误日志打印，可以通过 dmesg 命令查看内核日志，可以根据日志定位到具体的地址。
