#模型修改

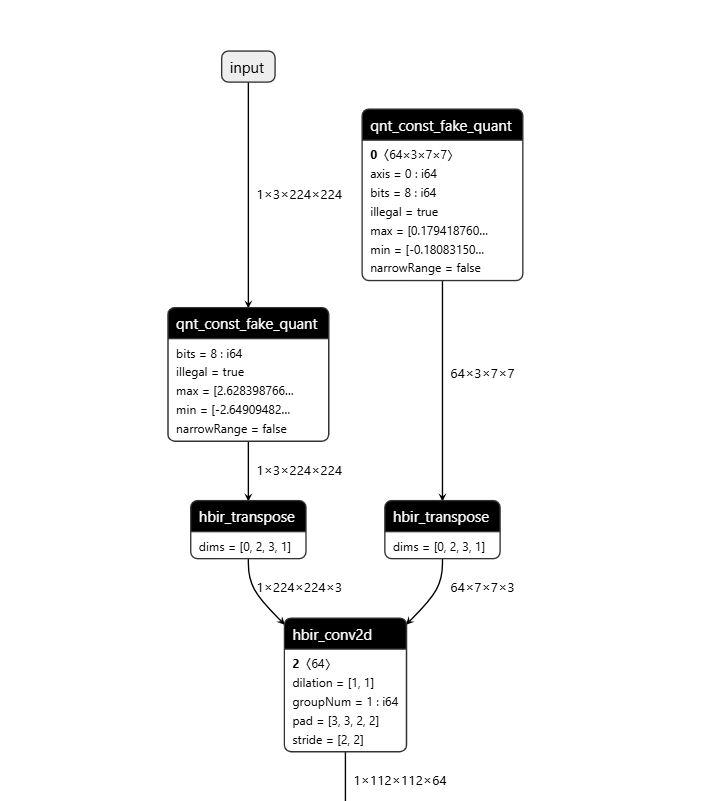

在模型转换编译过程中，可能会涉及到模型修改的场景，下方我们给出几种常见场景的示例代码及模型修改前后HBIR模型的对比作为示例。

from hbdk4.compiler.onnx import export
from hbdk4.compiler import save, convert
import onnx

ptq_onnx = onnx.load("ptq_model.onnx")
ptq_model = export(proto=ptq_onnx, name="model_name")
save(ptq_model, "ptq_model.bc")

# If you want to save the quantized.bc, run the following
quantized_model = convert(m=ptq_model, march=march)
save(quantized_model, "quantized.bc")

#多batch拆分

#场景

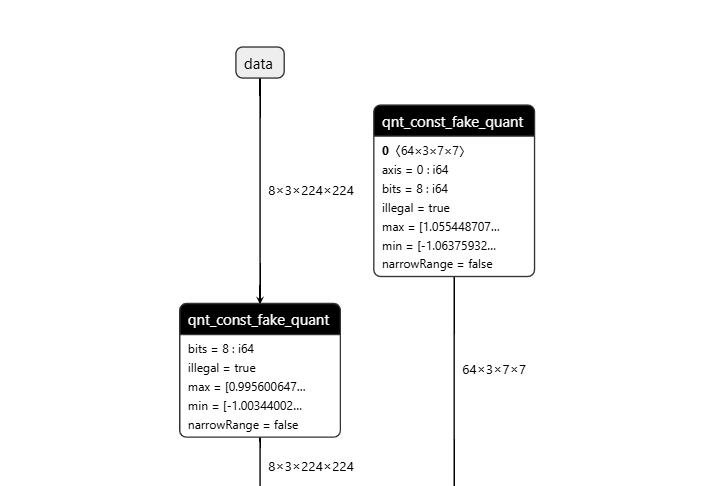

对于batch 1的输入模型，如您是进行 ONNX 模型的转换编译，我们支持您使用hb_compile工具配置yaml文件中的input_batch、separate_batch和separate_name参数来转换编译出可上板推理的模型。 参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

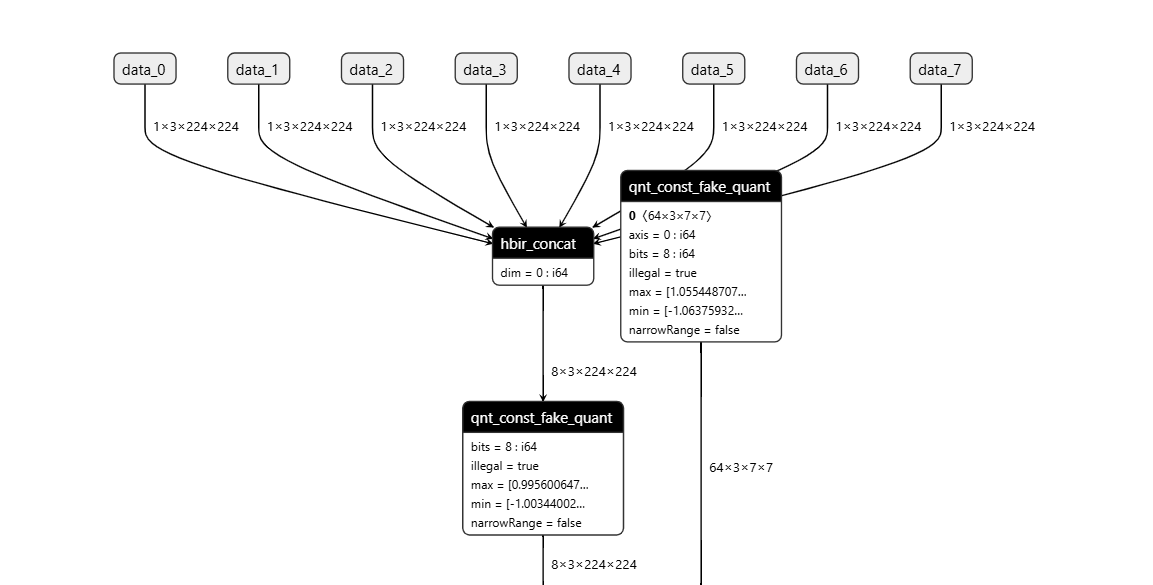

而对于batch n的输入模型，如您需要对batch进行按维度拆分，从而编译出正确的可上板推理的模型，这个过程我们需要通过调用编译器的insert_split接口来实现。

insert_split参数：dim，用于指定输入batch的某一维度，数据类型为int，可以为负数（倒序拆分）。

#方法

1. batch n的 ONNX 输入模型，您需要先通过hb_compile工具或者HMCT API方式对原始浮点模型进行转换，生成ptq.onnx后，可以参考如下命令进行多batch的拆分：

   import onnx
   from hbdk4.compiler.onnx import export
   # load onnx model
   ptq_onnx = onnx.load("ptq_model.onnx")
   # Convert onnx model to hbir model
   ptq_model = export(proto=ptq_onnx, name="model_name")
   func = ptq_model.functions[0]

   # Insert split op to separate multi batch
   func.inputs[0].insert_split(dim=0)

2. batch n的 PyTorch 输入模型，进行模型的转换编译，可以参考如下命令进行多batch的拆分：

   import torch
   import torch.nn as nn
   import torchvision
   from hbdk4.compiler.torch import export
   from hbdk4.compiler import load

   # Load hbir model
   qat_model = load("qat.bc")
   func = qat_model.functions[0]

   # Insert split op to separate multi batch
   func.inputs[0].insert_split(dim=0)

#操作前后HBIR模型结构

操作前	操作后

#预处理节点插入

#场景

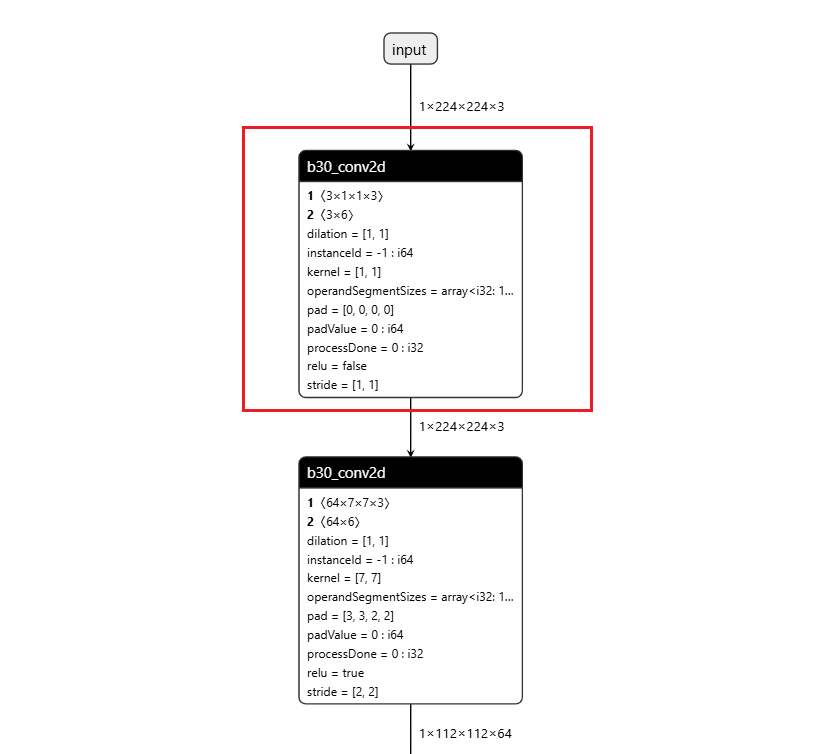

在模型转换编译过程中生成HBIR模型（*.bc）时，若需要在HBIR模型内进行色彩转换、mean/scale/std处理的数据准备工作，这个过程我们通过插入预处理节点来实现。

如您使用命令行工具进行 ONNX 模型的转换编译，我们的hb_compile工具进行了封装，支持您通过配置yaml中相关的参数完成这些准备工作。

而如果您是通过 API 方式进行 ONNX 模型的转换编译或者进行 PyTorch 模型的转换编译，这个数据准备工作则需要调用编译器insert_image_preprocess接口来进行。

insert_image_preprocess包括如下参数：

• mode可选值包含：

  • "yuvbt601full2rgb"：YUVBT601Full转RGB模式（默认）。

  • "yuvbt601full2bgr"：YUVBT601Full转BGR模式。

  • "yuvbt601video2rgb"：YUVBT601Video转RGB模式。

  • "yuvbt601video2bgr"：YUVBT601Video转RGB模式。

  • "bgr2rgb"：BGR转RGB模式。

  • "rgb2bgr"：RGB转BGR模式。

  • "skip"：不进行图像格式的转换，仅进行preprocess处理。

• divisor：数据转换除数，数据类型为int，默认值为255。

• mean：数据集均值，数据类型为double，长度与输入c方向对齐，默认为[0.485, 0.456, 0.406]。

• std：数据集标准差值，数据类型为double，长度与输入c方向对齐，默认为[0.229, 0.224, 0.225]。

• is_signed：输入是否为有符号数，数据类型为bool，表示输入是否经过-128的转换，默认为True，当前暂时不支持为False的情况。

• bit_width：输入的位宽长度，数据类型为int，表示输入为int8或者int16，当前可选值为8或者16。

• image_layout：指定输入数据排布，数据类型为str，可选值包含：

  • "normal"：默认值，代表yuv使用的bit数都占满整个C。

  • "yhuvl"：可选值，代表Y使用高位的bit数，UV只用低位8bit，会将UV左移8bit后进行后续计算。

#方法

1. 使用命令行工具进行 ONNX 模型的转换编译，对于图像类输入，可以通过配置yaml中input_type_rt、input_type_train、mean_value、scale_value/std_value等参数进行，参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

2. 通过API方式进行 ONNX 模型的转换编译，您需要先对原始浮点模型进行转换，生成ptq.onnx后，可以参考如下命令进行预处理节点的插入：

   import onnx
   from hbdk4.compiler.onnx import export
   # load onnx model
   ptq_onnx = onnx.load("ptq_model.onnx")
   # Convert onnx model to hbir model
   ptq_model = export(proto=ptq_onnx, name="model_name")
   func = ptq_model.functions[0]

   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)

3. 进行 PyTorch 模型的转换编译，可以参考如下命令进行预处理节点的插入：

   import torch
   import torch.nn as nn
   import torchvision
   from hbdk4.compiler.torch import export
   from hbdk4.compiler import load

   # Load hbir model
   qat_model = load("qat.bc")
   func = qat_model.functions[0]

   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)

#操作前后HBIR模型结构

操作前	操作后

#插入Pyramid输入

#场景

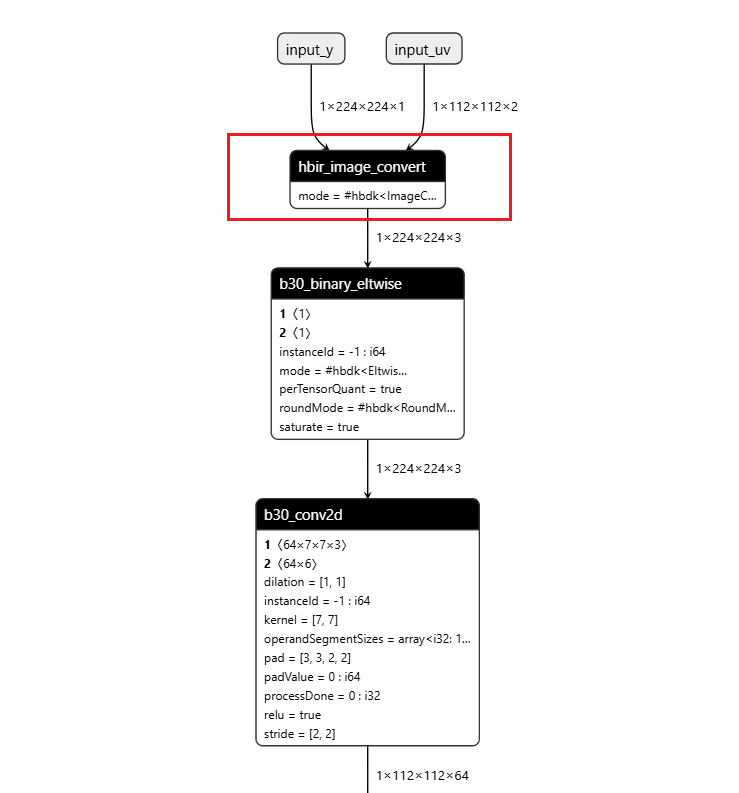

Pyramid输入，即BPU上的模型以YUV420SP（NV12）的形式进行输入，在进行输入数据前处理准备时，需要设置Pyramid输入以设置输入数据来源。

如您使用命令行工具方式进行 ONNX 模型的转换编译，我们的hb_compile工具进行了封装，支持您通过配置yaml中相关的参数完成Pyramid输入的设置。

而如果您是通过 API 方式进行 ONNX 模型的转换编译或者进行 PyTorch 模型的转换编译，Pyramid输入的设置则需要调用编译器insert_image_convert接口来进行。

insert_image_convert参数：

mode，指定转换模式，可选值包括：

• "nv12"：NV12模式（默认值），新的输入参数将变为二个（y分量和uv分量），c维度分别为1、2。

• "gray"：灰度图模式，新的输入参数将保持为一个，仅包含y分量，c维度为1。

• "nv12_yh12"：NV12模式，新的输入参数将变为二个(y分量和uv分量)，c的维度分别为1、2。但其中，y分量会取16位的高12位为有效数据。

• "nv12_yh10"：NV12模式，新的输入参数将变为二个(y分量和uv分量)，c的维度分别为1、2。但其中，y分量会取16位的高10位为有效数据。

#(可选)调整输入输出数据排布

在进行数据前处理时，由于Pyramid/Resizer输入仅支持NHWC的输入，如您的原始浮点模型为NCHW的输入，此时就需要进行输入数据排布的重新调整，这个过程我们通过插入transpose节点来实现。

如您使用命令行工具方式进行 ONNX 模型的转换编译，我们的hb_compile工具进行了封装，支持您通过配置yaml中的input_layout_train参数来对原始浮点模型的输入数据进行指定，我们的工具内部会进行判断是否对数据排布进行调整，参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

而如果您是通过 API 方式进行 ONNX 模型的转换编译或者进行 PyTorch 模型的转换编译，调整数据排布则需要指定调用编译器insert_transpose接口来进行。

insert_tranpose参数：permutes，维度转换排列，数据类型为List，需要显式指定原输入的所有维度，从0开始。

• insert_transpose插入输入参数（即调整输入数据排布）时，需要根据原始输入Tensor的维度和所需的输入参数维度进行permutes的推算，例如所需输入维度为NHWC，原始输入Tensor维度为NCHW，按照所需的NHWC推算，需要按照[0,3,1,2]的顺序能对应原始输入Tensor维度，则此时我们需要将permutes设置为[0,3,1,2]。

• insert_transpose插入输出参数（即调整输出数据排布）时，则可以直接进行permutes的设置，例如，原始输出Tensor为[1,32,16,3]，所需输出为[16,3,32,1]，则原始输出Tensor按照[2,3,1,0]的顺序可以对应所需输出Tensor维度，则此时我们需要将permutes设置为[2,3,1,0]。

#方法

1. 使用命令行工具方式进行 ONNX 模型的转换编译，可以通过配置yaml中input_type_rt、input_source参数进行Pyramid输入的设置，参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

2. 通过 API 方式进行 ONNX 模型的转换编译，您需要先对原始浮点模型进行转换，生成ptq.onnx后，可以参考如下命令进行Pyramid输入的设置：

   import onnx
   from hbdk4.compiler.onnx import export
   # load onnx model
   ptq_onnx = onnx.load("ptq_model.onnx")
   # Convert onnx model to hbir model
   ptq_model = export(proto=ptq_onnx, name="model_name")
   func = ptq_model.functions[0]

   # (Optional)Convert format from NCHW to NHWC
   func.inputs[0].insert_transpose([0, 3, 1, 2])
   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)
   # Insert node for conversion from nv12 to yuv444
   func.inputs[0].insert_image_convert(mode="nv12")

3. 进行 PyTorch 模型的转换编译，可以参考如下命令进行 Pyramid 输入的设置：

   import torch
   import torch.nn as nn
   import torchvision
   from hbdk4.compiler.torch import export
   from hbdk4.compiler import load

   # Load hbir model
   qat_model = load("qat.bc")
   func = qat_model.functions[0]

   # (Optional)Convert format from NCHW to NHWC
   func.inputs[0].insert_transpose([0, 3, 1, 2])
   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)
   # Insert node for conversion from nv12 to yuv444
   func.inputs[0].insert_image_convert(mode="nv12")

#操作前后HBIR模型结构

操作前	操作后

#插入Resizer输入

#场景

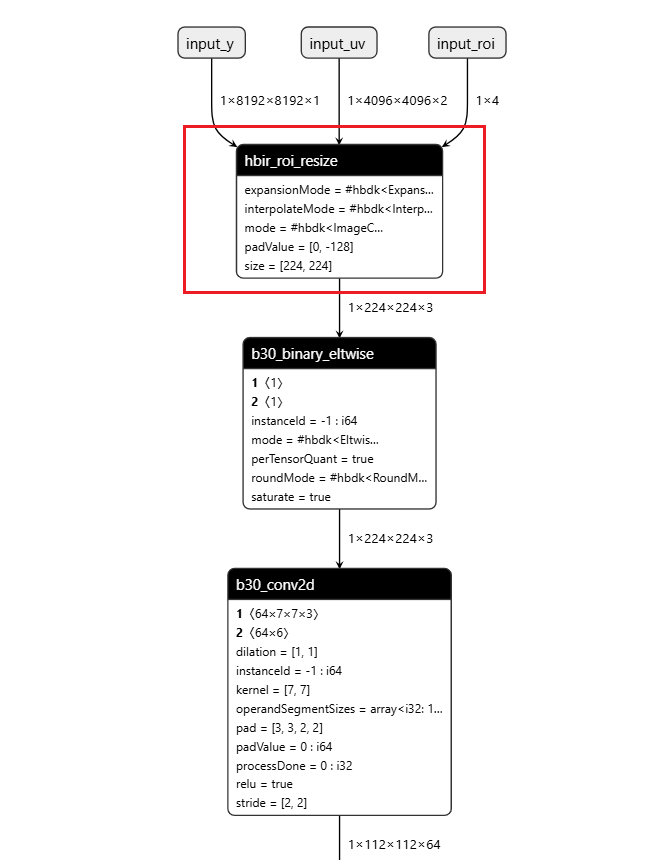

Resizer输入，即BPU上的模型以YUV420SP（NV12）加上一个矩形ROI的形式进行输入，在进行输入数据前处理准备时，需要插入Resizer输入节点以设置输入数据来源。

如您使用命令行工具方式进行 ONNX 模型的转换编译，我们的hb_compile工具进行了封装，支持您通过配置yaml中相关的参数完成Resizer输入节点的插入。

而如果您是通过 API 方式进行 ONNX 模型的转换编译或者进行 PyTorch 模型的转换编译，Resizer输入的插入则需要调用编译器insert_roi_resize接口来进行。

insert_roi_resize参数：

• mode，指定转换模式，可选值包括：

  • "nv12"：NV12模式（默认值），新的输入参数将变为三个，分别为y分量（c维度1）、uv分量（c维度2），以及用于指定roi的分量。

  • "gray"：灰度图模式，新的输入参数将变为两个，y分量（c维度为1）以及用于指定roi的分量。

  • "nv12_yh12"：NV12模式，新的输入参数将变为二个(y分量和uv分量)，c的维度分别为1、2。但其中，y分量会取16位的高12位为有效数据。

  • "nv12_yh10"：NV12模式，新的输入参数将变为二个(y分量和uv分量)，c的维度分别为1、2。但其中，y分量会取16位的高10位为有效数据。

• interpolation_mode，指定插值模式，可选值包括：

  • "bilinear"：双线性插值模式（默认值）。

  • "nearest"：最近点插值模式。

• 在给定roi的坐标超出原输入的范围时，会对超出部分进行填充，填充可选参数包括：

  • pad_mode，在给定roi的坐标超出原输入的范围时，对超出部分进行填充的模式，在resize的可选值包括：

    • "constant"：常量值填充（默认值）。

    • "border"：采用输入数据边缘值填充。

  • pad_value，指定常量填充值，默认值为 (0, -128)，分别对应y与uv分量填充，仅当填充模式为pad_mode为constant时生效。

#ROI简介及约束

ROI，即Region of Interest，感兴趣区域，共有四个区域边坐标：

• left：ROI区域左边界的横坐标。

• top：ROI区域上边界的纵坐标。

• right：ROI区域右边界的横坐标。

• bottom：ROI区域下边界的纵坐标。

ROI输入的模型限制及约束如下(Wout、Hout分别代表Resize后输出图像的W、H)：

1. NV12输入的原图尺寸要求为：

   • J6B：W方向的对齐要求32 < = stride < = 262144， 且必须为32的倍数。

   • J6E&J6M：W方向的对齐要求32 < = stride < = 262144， 且必须为32的倍数。

   • J6P&J6H：W方向的对齐要求64 < = stride < = 262144， 且必须为64的倍数。

2. ROI必须和图片有交集，2 < = ROI_w < = 4096，2 < = ROI_h < = 4096。

   J6B平台上，当您设置mode为nv12_yh12或nv12_yh10时：2 < = ROI_w < = 2048，2 < = ROI_h < = 4096。

3. ROI的坐标表示为[w_begin, h_begin, w_end, h_end]，左下、右下两个坐标点都包含在ROI范围内。

4. Resize后的输出图像尺寸要求是2 < = Wout < = 4096，2 < = Hout < = 4096。

5. ROI和输出图像的大小约束要求为：

   • J6B：

     默认情况：

     起始对齐：$h\_begin\_align = floor\_align(h\_begin, 2)$，$w\_begin\_align = floor\_align(w\_begin, 32)$。

     大小对齐：$ROI\_H = ceil\_align((h\_end - h\_begin\_align + 1), 2)$，$ROI\_W = ceil\_align((w\_end - w\_begin\_align + 1), 16)$。

     约束：ROI_H * ROI_W + Hout * Wout < 1MB。

     当您设置mode为nv12_yh12或nv12_yh10时：

     起始对齐：$h\_begin\_align = floor\_align(h\_begin, 2)$，$w\_begin\_align = floor\_align(w\_begin, 32)$。

     大小对齐：$ROI\_H = ceil\_align((h\_end - h\_begin\_align + 1), 2)$，$ROI\_W = ceil\_align((w\_end - w\_begin\_align + 1), 8)$。

     约束（int16输入时内存占用为int8输入的2倍）：ROI_H * ROI_W + Hout * Wout < 0.5MB。

   • J6E&J6M：

     起始对齐：$h\_begin\_align = floor\_align(h\_begin, 2)$，$w\_begin\_align = floor\_align(w\_begin, 32)$。

     大小对齐：$ROI\_H = ceil\_align((h\_end - h\_begin\_align + 1), 2)$，$ROI\_W = ceil\_align((w\_end - w\_begin\_align + 1), 16)$。

     约束：ROI_H * ROI_W + Hout * Wout < 1.5MB。

   • J6P&J6H：

     起始对齐：$h\_begin\_align = floor\_align(h\_begin, 2)$，$w\_begin\_align = floor\_align(w\_begin, 64)$。

     大小对齐：$ROI\_H = ceil\_align((h\_end - h\_begin\_align + 1), 2)$，$ROI\_W = ceil\_align((w\_end - w\_begin\_align + 1), 16)$。

     约束：ROI_H * ROI_W + Hout * Wout < 2MB。

6. ROI缩放倍数限制：1/3.5 < = Wout/ROI_w< 65536、1/3.5 < = Hout/ROI_h < 65536。

   J6B平台上，当您设置mode为nv12_yh12或nv12_yh10时：1/4.99 < = Wout/ROI_w< 65536、1/4.99 < = Hout/ROI_h < 65536。

#(可选)调整输入输出数据排布

在进行数据前处理时，由于Pyramid/Resizer输入仅支持NHWC的输入，如您的原始浮点模型为NCHW的输入，此时就需要进行输入数据排布的重新调整，这个过程我们通过插入transpose节点来实现， 相关说明可参考 Pyramid-调整输入输出数据排布 小节的介绍。

#方法

1. 使用命令行工具方式进行 ONNX 模型的转换编译，可以通过配置yaml中input_type_rt、input_source参数进行Resizer输入的设置，参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

2. 通过 API 方式进行 ONNX 模型的转换编译，您需要先对原始浮点模型进行转换，生成ptq.onnx后，可以参考如下命令进行Resizer输入的设置：

   import onnx
   from hbdk4.compiler.onnx import export
   # load onnx model
   ptq_onnx = onnx.load("ptq_model.onnx")
   # Convert onnx model to hbir model
   ptq_model = export(proto=ptq_onnx, name="model_name")
   func = ptq_model.functions[0]

   # (Optional)Convert format from NCHW to NHWC
   func.inputs[0].insert_transpose([0, 3, 1, 2])
   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)
   # Insert node for conversion from nv12 to yuv444
   func.inputs[0].insert_roi_resize(mode="nv12")

3. 进行 PyTorch 模型的转换编译，可以参考如下命令进行Resizer输入的设置：

   import torch
   import torch.nn as nn
   import torchvision
   from hbdk4.compiler.torch import export
   from hbdk4.compiler import load

   # Load hbir model
   qat_model = load("qat.bc")
   func = qat_model.functions[0]

   # (Optional)Convert format from NCHW to NHWC
   func.inputs[0].insert_transpose([0, 3, 1, 2])
   # Insert node for color conversion and normalization
   func.inputs[0].insert_image_preprocess(mode="yuvbt601full2rgb",
                                       divisor=255,
                                       mean= [0.485, 0.456, 0.406],
                                       std=[0.229, 0.224, 0.225],
                                       is_signed=True)
   # Insert node for conversion from nv12 to yuv444
   func.inputs[0].insert_roi_resize(mode="nv12")

#操作前后HBIR模型结构

操作前	操作后

#算子删除

#场景

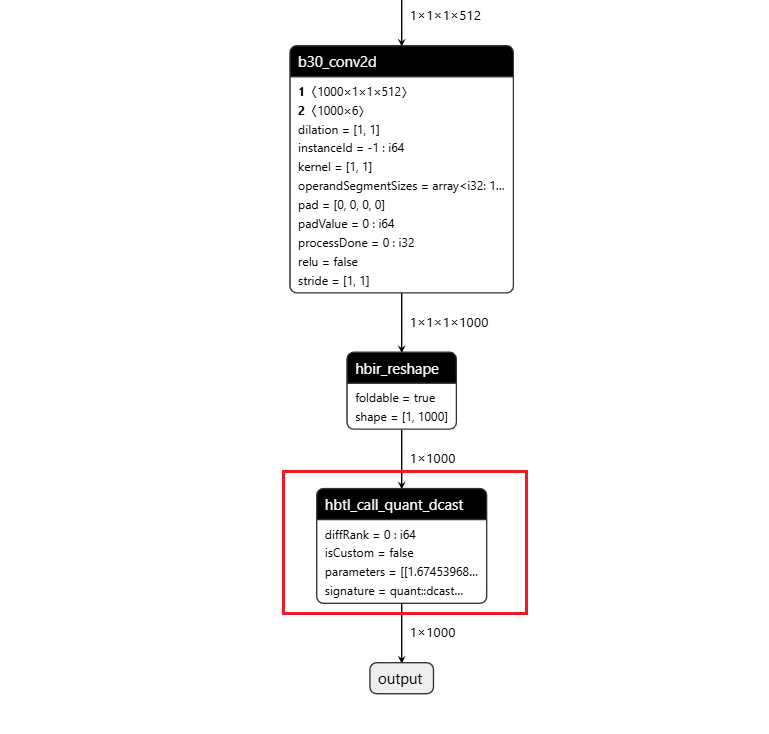

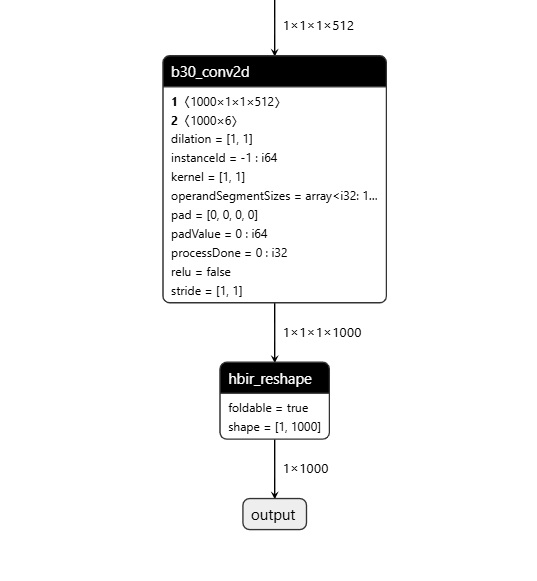

在模型convert后，我们支持您对模型首尾部的Dequantize、Quantize、Cast、Transpose、Softmax及Reshape算子进行删除。

如您使用命令行工具方式进行 ONNX 模型的转换编译，我们的hb_compile工具进行了封装，支持您通过配置yaml中相关的参数完成算子的删除。

而如果您是通过 API 方式进行 ONNX 模型的转换编译或者进行 PyTorch 模型的转换编译，相关算子的删除则需要调用编译器remove_io_op接口来进行。

remove_io_op参数：

• op_types：用于指定待删除算子类型，数据类型为List，指定后会遍历输入输出节点，删除您指定类型的算子，node type支持：["Quantize", "Dequantize", "Transpose", "Reshape", "Cast", "Softmax"]。

• op_names：用于指定待删除算子名称，数据类型为List，指定后会删除您指定名称的算子，例如删除 ["transpose_1", "Reshape0"]。

#方法

1. 使用命令行工具方式进行 ONNX 模型的转换编译，可以在yaml文件中通过remove_node_type、remove_node_name参数对需删除算子进行指定，参数的具体配置方式可参考 配置文件具体参数信息 章节的介绍。

2. 通过 API 方式进行 ONNX 模型的转换编译，生成ptq.onnx后，可以参考如下命令进行算子的删除：

   import onnx
   from hbdk4.compiler.onnx import export
   from hbdk4.compiler import convert
   # load onnx model
   ptq_onnx = onnx.load("ptq_model.onnx")
   ptq_model = export(proto=ptq_onnx, name="model_name")
   quantized_model = convert(m=ptq_model, march=march)
   func = quantized_model.functions[0]

   # Delete removable nodes recursively
   func.remove_io_op(op_types = ["Dequantize", "Quantize"])

3. 进行 PyTorch 模型的转换编译，可以参考如下命令进行算子的删除：

   import torch
   import torch.nn as nn
   import torchvision
   from hbdk4.compiler.torch import export
   from hbdk4.compiler import load, convert

   # Load hbir model
   qat_model = load("qat.bc")
   quantized_model = convert(m=qat_model, march=march)
   func = quantized_model.functions[0]

   # Delete removable nodes recursively
   func.remove_io_op(op_types = ["Dequantize", "Quantize"])

#操作前后HBIR模型结构

操作前	操作后

#参考示例

前文已针对多种常见场景的模型修改方法进行说明，本节将提供一个综合示例，帮助您全面理解这些场景的实际应用。 以下是一份多输入模型的配置示例，该示例同时实现了多Batch 拆分、预处理节点插入（含图像色彩转换与数据归一化操作）、Pyramid/Resizer 模块插入及算子删除功能。

from hbdk4.compiler import load, convert, save
qat_bc = load("qat.bc")
march = "nash-e"
func = qat_bc[0]
# List of input node names requiring deployment with independent address mode
input_names = ["input1", "batch_input2", "batch_input3"]
resizer_input_name = "batch_input2"
pyramid_input_name = "batch_input3"
def change_source(input, source):
    # Adjust input data layout
    node = input.insert_transpose(permutes=[0, 3, 1, 2])
    # Color conversion and normalization processing
    node = node.insert_image_preprocess(
        mode="yuvbt601full2bgr",
        divisor=1,
        mean=[128, 128, 128],
        std=[128, 128, 128]
    )
    if source == "pyramid":
        # Pyramid input
        node.insert_image_convert("nv12")
    elif source == "resizer":
        # Resizer input
        node.insert_roi_resize("nv12")
    else:
        pass
for input in func.inputs[::-1]:
    if input.name not in (resizer_input_name, pyramid_input_name):
        continue
    origin_name = input.name
    # Multi-batch splitting
    split_inputs = input.insert_split(dim=0)
    for split_input in reversed(split_inputs):
        if origin_name == pyramid_input_name:
            change_source(split_input, source="pyramid")
        if origin_name == resizer_input_name:
            change_source(split_input, source="resizer")
quantized_model = convert(m=qat_bc, march=march)
# Remove Dequantize and Quantize operators
quantized_model.functions[0].remove_io_op(op_types=["Dequantize", "Quantize"])
# If you want to save quantized.bc, you can use the following command
save(quantized_model, "quantized.bc")
