#部署一致性分析说明

从 qat.pt / qat model 到最终部署使用的 hbm，中间还会经过 export、convert、compile 以及部署适配等多个步骤。 如果这些步骤中的某一段引入了额外误差，就可能出现“训练侧结果正常，但部署侧结果不符合预期”的情况。 此章节主要介绍在 QAT 策略上如何避免这类问题，以及发生这类问题时如何定位并解决问题。

训练部署一致性问题分为两类：

1. 用户侧问题。例如：前后处理不一致，模型版本不一致等。

2. 工具侧问题。模型在 export / convert / compile 过程中引入了额外误差而产生的不一致。

无论问题最终属于用户侧还是工具侧，我们都建议您结合训练部署一致性分析方法，以及相关排查工具和调试产物完成定位。 对于用户侧问题，通常需要您根据排查结果自行修正。 而在完成明显用户侧问题的初步排除后，通常仍需按 export / convert / compile 阶段继续定位，不同类型问题的排查重点并不完全一样。 如果最终确认为工具侧问题，建议您保留对应阶段的调试产物、badcase 和关键模型产物，并提供给地平线技术支持人员，以便进一步分析并给出解决方案。

在一致性问题的排查过程中，涉及到以下几种模型：

其中，比较容易混淆的两点如下：

• qat.export.pt 不是部署主链路中的必选产物，但在 export 阶段排查时非常关键。它主要用于先判断问题是否由查表转定点引入。

• quantized.bc 是进入 compile 之前最值得优先关注的定点精度基线。如果 quantized.bc 已经异常，就不应直接把问题归因到 compile 或板端部署。

pre_export 接口基本用法如下：

from horizon_plugin_pytorch.quantization.hbdk4 import pre_export
qat_export_pt = pre_export(qat_pt)

#一致性问题定位起点

在进入 export / convert / compile 三个阶段的具体排查之前，建议您先完成下面几件事：

1. 准备一份可稳定复现问题的数据集。通常建议至少包含 1000 帧，并且数据集上的评测结果相对稳定。

2. 先适配好 bc 模型在 x86 侧的推理流程。

3. 先排除明显的用户侧问题，再进入按 export / convert / compile 阶段进行的分阶段排查。

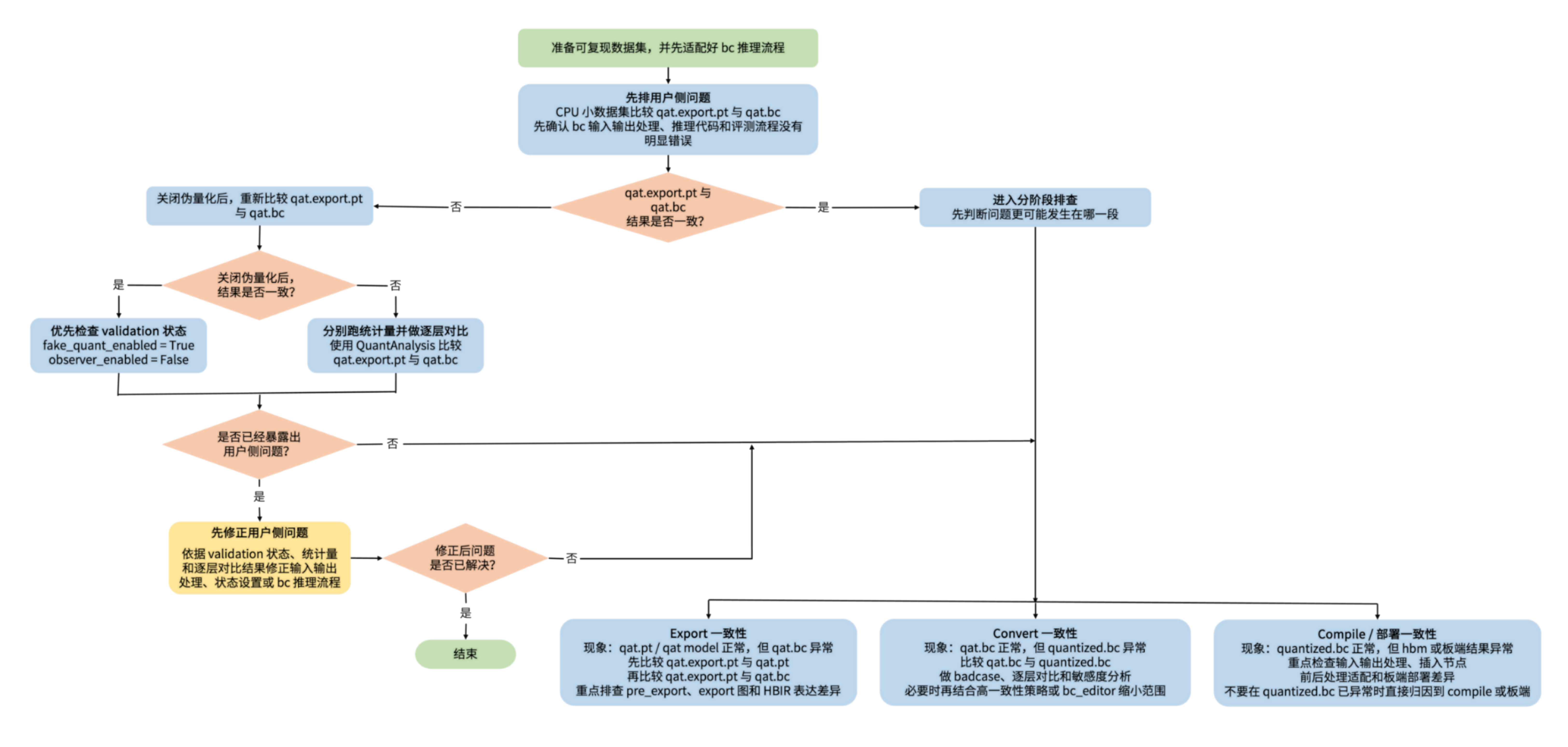

原始定位流程如下图所示：

在正式进入一致性排查前，建议您先用小数据集在 CPU 上比较 qat.export.pt 和 qat.bc，先验证 bc 推理流程是否正确。 这一步的目的不是直接定位 export、convert 或 compile 阶段的问题，而是先排除明显的用户侧问题，确认后续用于比较 bc 模型的输入输出处理、推理代码和评测流程本身没有明显错误。

如果两者精度不一致，建议先关闭伪量化，再重新验证 qat.export.pt 和 qat.bc 的结果是否一致：

from horizon_plugin_pytorch.quantization.hbdk4 import export, pre_export
from horizon_plugin_pytorch.quantization import FakeQuantState, set_fake_quantize

qat_pt.eval()
set_fake_quantize(qat_pt, FakeQuantState._FLOAT)
qat_bc = export(qat_pt, example_inputs)
qat_export_pt = pre_export(qat_pt)

关闭伪量化后，常见会出现两种情况：

1. 如果关闭伪量化后结果一致，通常应优先检查关闭之前模型的 fake quant 和 observer 状态是否处于 validation 状态。

print(qat_pt)
# fake_quant_enabled 应为 True，observer_enabled 应为 False
GraphModuleImpl(
  (quant): QuantStub(
      (activation_post_process): FakeQuantize(
        dtype=qint8, fake_quant_enabled=True, observer_enabled=False,
        qscheme=torch.per_tensor_symmetric, ch_axis=-1,
        scale=tensor([0.1250]), zero_point=tensor([0])
        (activation_post_process): MinMaxObserver(
            min_val=-10.0,
            max_val=9.999998092651367,
            averaging_constant=1,
        )
      )
  )
  ...
)

2. 如果关闭伪量化后结果仍不一致，建议先对 qat.export.pt 和 qat.bc 分别跑统计量，再做逐层对比。

from horizon_plugin_profiler import QuantAnalysis

qa = QuantAnalysis(qat_export_pt, qat_bc, "export")

# torch 与 bc 可接受同一格式输入时，一起跑统计量
qa.set_bad_case(badcase)
qa.run()

# torch 与 bc 不可接受同一格式输入时，分开跑统计量
# pt_badcase 与 bc_badcase 除格式外内容应保持一致
qa.set_bad_case(pt_badcase)
qa.run(run_baseline_model=True, run_analysis_model=False)
qa.set_bad_case(bc_badcase)
qa.run(run_baseline_model=False, run_analysis_model=True)

qa.compare_per_layer()

如果这一步已经暴露出明显的输入输出处理差异、状态设置问题或 bc 推理流程错误，建议先修正这些用户侧问题，再继续进入下文的分阶段排查。

#快速判断问题更可能发生在哪一段

实际排查时，建议您先不要一上来就跑完整套工具，而是先用现象判断问题更可能落在哪一段。

如果还不能快速判断，也建议至少先完成下面两件事：

1. 确认 plugin / profiler / hbdk 已升级到当前建议版本。

2. 先验证 quantized.bc 的精度是否满足预期，再决定是否继续往 compile 或板端方向排查。

#建议的排查顺序

如果您当前还不确定应该从哪开始，通常建议按下面的顺序处理：

1. 先确认 qat.pt 和 quantized.bc 哪一个是当前最稳定的精度基线。

2. 先排除明显的用户侧问题，再用“快速判断”表定位问题更可能发生在哪一段。

3. 如果是 export 问题，先看 pre_export，再看 qat.export.pt 与 qat.bc。

4. 如果是 convert 问题，先比较 qat.bc 与 quantized.bc，再做敏感度分析。

5. 如果是 compile / 部署问题，先确认 quantized.bc 正常，再回看输入输出处理和板端部署差异。

6. 如果常规方法仍无法定位，再使用 bc_editor 继续缩小范围。

如果您在排查过程中还不熟悉 model_check_result.txt、fx_graph.txt、compare_per_layer_out.txt、output_xxx_sensitive_ops.txt 等产物，建议继续阅读 调试产物解读 章节。

#Export 一致性

当 qat.pt 正常，但 qat.bc 不符合预期时，通常应优先怀疑问题发生在 export 阶段。 这类问题最常见的来源包括：查表转定点引入误差、导出图与训练图不一致，以及 export 后某些算子的实现差异。

#典型现象

• qat.pt 的评测精度和多帧可视化正常，但 qat.bc 异常。

• qat.export.pt 已经异常，说明问题很可能在 pre_export 这一步就开始出现。

• qat.export.pt 正常，但 qat.bc 异常，说明更可能是 export 图或 HBIR 表达引入的问题。

#分析前提

• qat.pt 必须先 eval，并切换到 FakeQuantState.VALIDATION。

• qat.pt、qat.export.pt 和 qat.bc 比较时，应尽量保证输入内容一致。

• 如果 torch 和 bc 模型无法直接接受同一格式输入，也需要保证两边输入除格式外内容一致。

#排查步骤

1. 先看 qat.export.pt 是否正常。

   也就是说，先不要直接比较 qat.pt 和 qat.bc，而是先用 pre_export 将 qat.pt 转成 qat.export.pt，判断“查表转定点”这一步是否已经带来明显误差。

   • 如果 qat.export.pt 已经异常，优先判断问题是否由查表转定点引入。

   • 如果 qat.export.pt 正常，但 qat.bc 异常，优先判断问题是否来自 export 图不一致或 HBIR 导出阶段。

2. 如果 qat.export.pt 已经异常，先定位是不是查表问题。

   此时建议使用 QuantAnalysis(qat_pt, qat_export_pt, "pre_export") 做逐层对比和敏感度分析，优先找出是哪些查表算子带来了明显误差。

from horizon_plugin_profiler import QuantAnalysis
from horizon_plugin_pytorch.quantization.hbdk4 import pre_export

qa = QuantAnalysis(qat_pt, qat_export_pt, "pre_export")
qa.auto_find_bad_case(dataloader)
qa.run()
qa.compare_per_layer()
qa.sensitivity()

3. 如果常规方法仍然无法缩小范围，可以继续用 pre_export 做分段定位。

from horizon_plugin_pytorch.quantization.hbdk4 import pre_export

qat_pt.module_a = pre_export(qat_pt.module_a)

4. 如果 qat.export.pt 正常，但 qat.bc 异常，继续比较 qat.export.pt 和 qat.bc。

   此时建议使用 QuantAnalysis(qat_export_pt, qat_bc, "export") 做 badcase 定位和逐层对比，确认问题是否来自 export 图、HBIR 表达或个别算子导出实现差异。

from horizon_plugin_profiler import QuantAnalysis

qa = QuantAnalysis(qat_export_pt, qat_bc, "export")

# torch 与 bc 可接受同一格式输入时，一起跑统计量
qa.set_bad_case(badcase)
qa.run()

# torch 与 bc 不可接受同一格式输入时，分开跑统计量
qa.set_bad_case(pt_badcase)
qa.run(run_baseline_model=True, run_analysis_model=False)
qa.set_bad_case(bc_badcase)
qa.run(run_baseline_model=False, run_analysis_model=True)

qa.compare_per_layer()

5. 如果怀疑导出图本身与训练图不一致，再回看 Prepare 产物。

   尤其是存在 if deploy、动态分支、循环次数变化等情况时，建议结合 fx_graph.txt 和 model_check_result.txt 先确认图结构是否与预期一致。

#使用工具

• pre_export

  用于把 export 阶段拆成两段，先判断问题是否已经在查表转定点阶段出现。

• QuantAnalysis

  用于 badcase 定位、逐层对比和敏感度分析。export 阶段最常见的两种用法是：

  • QuantAnalysis(qat_pt, qat_export_pt, "pre_export")

  • QuantAnalysis(qat_export_pt, qat_bc, "export")

• fx_graph.txt / model_check_result.txt

  用于辅助判断 export 前后的图结构和 Prepare 结果是否一致。

#需要保留的产物

• qat.export.pt

• qat.bc

• compare_per_layer_out.txt

• output_xxx_sensitive_ops.txt / .pt

• model_check_result.txt

• fx_graph.txt

如果仍无法判断问题所在，建议至少保留上述产物，以及对应 badcase，便于继续分析或向技术支持反馈。

#Convert 一致性

当 qat.bc 正常，但 quantized.bc 不符合预期时，通常应优先怀疑问题发生在 convert 阶段。 这类问题的本质，是模型从伪量化表示进入真正定点表示后，某些算子的实现差异被放大了。

对于 J6E/M 平台，如果您主要遇到的是 convert 或部署阶段偏差，也可以结合高一致性 QAT 策略一起考虑。 它虽然需要在 prepare 之前设置，但主要作用仍然是降低 convert / 部署阶段偏差，因此我们放在这一节介绍方便您理解。

#高一致性 QAT 策略

如果您当前的问题主要表现为：

• qat.pt / qat.export.pt / qat.bc 基本正常，但 quantized.bc 开始掉点。

• 已经基本确认问题不在查表转定点，而更像是 convert 前后的一致性偏差。

• 当前使用平台为 J6E/M，并且希望优先用更低成本的方式改善 convert 一致性。

那么高一致性策略通常值得您优先评估。

反过来说，如果问题主要发生在 pre_export 或 export 阶段，例如查表转定点本身已经引入明显误差，那么高一致性策略通常不会带来直接帮助，此时仍应优先回到 export 阶段继续分析。

高一致性 QAT 策略封装在 horizon_plugin_pytorch.qat_mode.ConsistencyStrategy 中，用法如下：

from horizon_plugin_pytorch.qat_mode import ConsistencyStrategy

# 必须在 prepare 之前设置一致性策略
ConsistencyStrategy.set_consistency_level(1)
...
qat_pt = prepare(float_model)
...
qat_bc = export(qat_pt, example_inputs)

# 如果设置 ConsistencyStrategy.set_consistency_level(0)，可以做如下检查
print(qat_bc._high_precision_qpp)  # 值应为 true
print(qat_bc._fuse_requantize)     # 值应为 False

quantized_bc = convert(qat_bc, march)

当前支持三个等级（0 - 2）的策略。等级越高，一致性越好，但 QAT 精度可能受到轻微影响，因此，我们并不建议一开始就直接使用最高等级。 我们推荐您优先尝试使用 level 1，在大多数情况下对 QAT 精度无影响，且对性能和一致性可以有正向收益。

下表中：

• POT（Power Of Two）scale，可简单理解为 scale 取值被约束到 2 的幂次形式。

• A_POT（activation_pot）表示 activation 使用 POT scale，而 weight 仍使用统计型 scale。

结合现有实现，可以先这样理解它们的差异：

关于 POT / A_POT，还建议您先这样理解：

• 它们首先是为了让 scale 形式更接近 convert 侧的实际行为，因此主要作用在训练部署一致性上，而不是直接替代常规精度调优手段。

• 一致性改善并不等于数据集精度一定同步提升。是否真正带来收益，仍建议回到 quantized.bc / hbm 的评测结果和 badcase 复现情况判断。

• POT / A_POT 也不应默认理解为性能优化开关。它们更偏向一致性策略，是否带来额外收益或代价，仍需结合实际模型和部署结果确认。

如果您只想先抓住这三档策略的核心区别，也可以简单理解为：level 0 主要是在不重训前提下，减少量化参数传播和 requantize 融合带来的额外偏差。level 1 主要是 activation 用 POT scale，weight 仍保持统计型 scale。level 2 则是在 level 1 基础上进一步把 weight 侧也切到 POT scale，并继续压低 Linear / Conv 等关键算子剩余的一致性误差。

如上表所示，实际上：

• level 0 更像“不重训前提下的补救方案”。

• level 1 更像“推荐优先尝试的常规方案”。

• level 2 更像“在 level 1 基础上进一步提高一致性”的加强方案。

使用时还建议您注意下面几点：

• 如果当前模型原本没有启用高一致性策略，而您又不希望重新训练，那么只能尝试 level 0，在 prepare 模型前设置一致性策略等级为 0。

• 如果准备正式使用 level 1 / level 2，请在设置策略后重新执行后续训练流程，而不要只在已有 checkpoint 基础上直接套用。

• 即使启用了高一致性策略，最终仍建议回到 quantized.bc / hbm 的结果做验证，而不是只看训练侧模型是否改善。

使用时，还可以将下面这些现象作为辅助参考：

• 在 level 1 下，convert 阶段的 Linear / Conv 通常仍可能存在一个 scale 级别的误差，其他算子通常更容易对齐。

• 在 level 2 下，Linear / Conv 的这类误差概率通常会进一步下降到很低的水平。

• 对于 Linear / Conv，如果去掉 bias，在 level 2 下 convert 阶段通常更容易做到无误差或近似无误差。

这些现象更适合作为理解策略效果的辅助参考，而不是绝对判断标准。实际项目中，仍建议以数据集评测结果和 badcase 复现情况为准。

如果您希望进一步了解 level 0 / 1 / 2 在实现层面的具体差异，例如各级别分别调整了哪些 scale 策略、哪些高一致性开关以及哪些导出行为，建议结合当前版本源码继续确认。不同版本之间，这部分实现细节可能存在调整。

#典型现象

• qat.bc 的评测精度或可视化结果正常，但 quantized.bc 异常。

• qat.export.pt 与 qat.pt 没有明显问题，但 quantized.bc 与前两者相比开始掉点。

#分析前提

• qat.bc 本身应已经确认精度正常，否则不要直接进入 convert 排查。

• 比较 qat.bc 和 quantized.bc 时，必须使用同一套输入和后处理。

• 建议先在数据集上稳定复现 convert 前后一致性问题，再开始 badcase 和逐层分析。

#排查步骤

1. 先确认 quantized.bc 的异常是稳定可复现的。

   如果 convert 后的精度波动不稳定，或 badcase 不可复现，建议先回到数据集和验证流程，确保比较过程本身可靠。

2. 对 qat.bc 和 quantized.bc 做 badcase 定位与逐层对比。

   这是 convert 阶段最核心的一步。建议使用 QuantAnalysis(qat_bc, quantized_bc, "convert") 先找 badcase，再看逐层对比结果。

from horizon_plugin_profiler import QuantAnalysis

qa = QuantAnalysis(qat_bc, quantized_bc, "convert")
qa.auto_find_bad_case(dataloader)
qa.run()
qa.compare_per_layer()

3. 再结合 qat.export.pt 做敏感度分析。

   在 convert 阶段，敏感度分析通常仍然建议基于 torch 侧更易分析的 qat.export.pt 来做，同时复用 qat.bc 与 quantized.bc 对比中找到的 badcase。

from horizon_plugin_profiler import QuantAnalysis

qa = QuantAnalysis(qat_export_pt, quantized_bc, "convert")
qa.load_bad_case()
qa.sensitivity()

4. 如果已经确认问题主要来自 convert，但常规逐层分析仍然无法缩小范围，再考虑使用更细粒度工具继续分段定位。

#使用工具

• QuantAnalysis

  convert 阶段最常用的用法是：

  • QuantAnalysis(qat_bc, quantized_bc, "convert")：查 badcase、跑逐层对比
  • QuantAnalysis(qat_export_pt, quantized_bc, "convert")：基于同一 badcase 跑敏感度分析

• 高一致性 QAT 策略

  对 J6E/M 平台，如果您当前主要遇到的是 convert 前后一致性问题，可以优先评估是否需要使用高一致性策略降低 convert 阶段偏差。

• bc_editor

  当常规分析无法定位问题时，可通过编辑 bc 模型，把部分算子退回 CPU 执行，进一步缩小 convert 问题范围。

#需要保留的产物

• quantized.bc

• compare_per_layer_out.txt

• abnormal_layer_advisor.txt

• output_xxx_sensitive_ops.txt / .pt

• badcase.txt 或可稳定复现问题的输入样本

如果仍无法判断问题所在，建议至少保留上述产物，以及对应 badcase，便于继续分析或向技术支持反馈。

#Compile / 部署一致性

当 quantized.bc 已经正常，但 hbm 或板端结果不符合预期时，通常应优先怀疑问题发生在 compile 或部署适配阶段。 这一阶段的问题，往往不再只是模型内部数值实现差异，还可能涉及输入输出处理、插入节点、前后处理适配和板端部署方式。

#典型现象

• quantized.bc 精度正常，但 hbm 异常。

• x86 上的 hbm 结果与板端结果不一致。

• 插入前处理节点、删除首尾节点或板端接入后结果开始变差。

#分析前提

• 进入 compile / 部署排查前，必须先确认 quantized.bc 自身已经正常。

• 确保 compile 前后的输入输出定义、layout、前后处理以及 padding / 对齐策略保持一致。

• 如果板端结果异常，建议先区分是 hbm 仿真就异常，还是仅板端接入异常。

#排查步骤

1. 先确认问题是否真的发生在 compile 之后。

   也就是说，要先明确 quantized.bc 是正常的。如果 quantized.bc 也异常，应回到 convert 阶段继续排查。

2. 检查输入输出处理是否一致。

   这一阶段最常见的问题，不是算子本身，而是输入输出形式、前后处理、插入节点、删除节点以及部署接口适配不一致。

3. 如果涉及插入前处理节点、删除首尾节点或其他图修改，建议分别对修改前后结果做比较。

4. 如果是板端异常但 x86 仿真正常，优先怀疑板端部署接入、数据准备或运行方式差异，而不是直接怀疑模型转换本身。

#使用工具

• hb_verifier 或等效比对方式：用于比较 HBIR 与 HBM、x86 与板端结果之间的一致性。

• 部署侧日志、输入输出 dump、板端推理脚本：用于确认问题是否来自部署接入而非模型本身。

#需要保留的产物

• quantized.bc

• hbm

• compile 配置

• 板端输入输出样本

• 对应 badcase 的前后处理输入、输出和日志

如果仍无法判断问题所在，建议至少保留上述产物，以及对应 badcase，便于继续分析或向技术支持反馈。

#常规分析仍无法定位时

如果您已经完成 badcase、逐层对比和敏感度分析，仍然无法判断 convert 阶段问题具体落在哪些算子上，可以继续使用 bc_editor 做分段定位。

bc_editor 位于 horizon_plugin_profiler/bc_editor/bc_editor.py，同一目录下通常会提供配置示例。

它的核心思路是：

1. 先查看 qat.bc 的文本表示，定位可疑算子的 HBIR 编号。

2. 通过配置文件删除指定范围的 fake quant。

3. 重新得到修改后的 bc，并再次 convert。

4. 对比编辑前后的 quantized.bc 表现，判断哪些算子退回 CPU 后能明显改善一致性。

示例如下：

# 查看 qat.bc 模型文本
print(qat_bc.module.get_asm(enable_debug_info=True))

# “%” 后面的数字为 hbir 算子编号
module attributes {hbdk.legacy_round = true} {
  func.func @bev_gkt_mixvargenet_multitask_nuscenes(%arg0: tensor<6x3x512x960...
    %0 = "qnt.const_fake_quant"(%arg0) <{bits = 8 : i64, illegal = true, max...
    %1 = "hbir.constant"() <{values = dense<"0xC27B5D3DFF6DE33C1822093DDA9642...
    %2 = "qnt.const_fake_quant"(%1) <{axis = 0 : i64, bits = 8 : i64, illegal...
......

# config.json
{
    "remove_fake_quant": [[1, 100], 102]  # 删除 hbir 中编号 1~100 和 102 的伪量化
}

# 编辑后得到 qat_modified.bc，再 convert 可以得到部分算子退回 CPU 的 quantized.bc
python3 bc_editor.py --bc_path qat.bc --config_path config.json --new_bc_path qat_modified.bc

对比编辑前后 quantized.bc 的结果，可以进一步看出哪些算子退回 CPU 后能明显提高一致性。
